Nuestro compañero Roberto Mariscal elabora un reporte de simulación en PVsyst para centrales en generación distribuida.
Para Greening-e México, la producción de energía es primordial, por ello, la simulación del SFV tiene que cumplir ciertos parámetros. El compañero Roberto Mariscal lleva a cabo un reporte de simulación en PVsyst para centrales en generación distribuida.
A continuación, se menciona el desarrollo de los principales puntos, los cuales son en base a diseño, normatividad y censos de proyectos pasados.
Desarrollo
Una vez definido el tamaño del SFV, lo primero que tenemos que crear es la base de datos meteorológicos. En este punto la base de datos que nosotros elijamos nos da las condiciones climatológicas del sitio desde unos años atrás, lo que nos arroja un promedio de irradiación mensual.

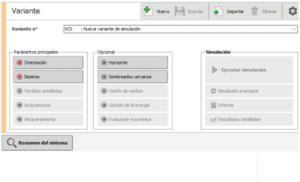

Teniendo el punto anterior arrancamos el diseño de la central FV. Las variantes que se usan por lo regular para este tipo de proyectos (proyectos en generación distribuida interconectados a la red) son: orientación, sistema, pérdidas detalladas, horizonte, sombreados cercanos.
Se comienza dando las inclinaciones y orientaciones correspondientes al SFV: el ángulo de elevación y el azimut.
Sistema
En esta parte se debe de hacer la configuración del SFV completo, colocando todas las cadenas en los inversores indicados, siempre cuidando los parámetros de las de las orientaciones, voltajes y no mezclar cadenas de distinto voltaje en los mismos mppt.
Pérdidas detalladas

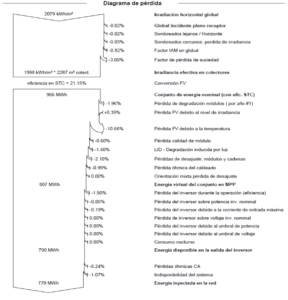

Las pérdidas detalladas del SFV son parámetros qué tienen como objetivo contribuir en que se puede ver afectada la producción del SFV. Éstas son imperativas ya que en ellas podemos determinar diferentes factores como caída de tensión en DC y AC. Para ello se tienen que dimensionar aquí mismo los conductores.
Otros factores de pérdidas relevantes qué adopta Greening-e son los siguientes
- Pérdida por degradación del módulo al año 1: 2%
- Pérdida de calidad de modulo: 0.6%
- Pérdida por degradación de luz inducida LID: 1.4%
- Pérdida por suciedad: 3%
- Pérdidas por conexionados: 2%
Pérdidas por diseño de estructura y pérdidas por mantenimiento
- Pérdidas de mantenimiento: se consideran 2 mantenimientos anuales, los cuales se distribuyen en un período de 2 días para cada mantenimiento. Esto significa que el sistema estará apagado y que no generará 4 días al año, lo que representa una pérdida.
- Pérdidas por estructura: estas pérdidas son en base a la temperatura. Si el sistema es coplanar representa una mayor tasa de perdida por temperatura en el módulo. Si el módulo se calienta pierde eficiencia y la constante de temperatura a considerar es de 15W/m2. Si la estructura es triangular indica una ventilación de aire y el módulo se calienta menos, por lo que se considera un coeficiente de temperatura de 20W/m2 y si el sistema es un traker o un carport el coeficiente de temperatura es de 29W/m2, ya que indica ventilación prácticamente al 100%.
Estas pérdidas son directamente proporcionales al PR y a la generación del SFV.
- Horizonte: se debe de considerar un parámetro de pérdidas por sombreado del horizonte y para ello se exporta la base de datos de PVGyst desde la Web. Este parámetro nos ayuda a ver en qué horario el sistema, aunque haya presciencia de irradiación al amanecer u al anochecer, no genera impacto en el SFV.

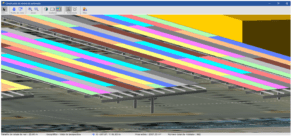

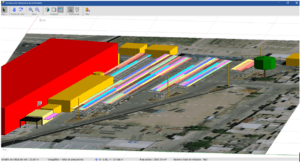

- Sombreados cercanos: esta escena nos sirve para crear un render del SFV y agregar todos los obstáculos y otros elementos que puedan afectar a nuestro SFV y es esencial porque muestra pérdidas del sistema.

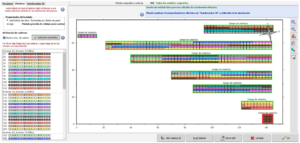

- Diseño de módulo: en esta parte se corre la escena del sombreado en distintas épocas del año y si existen paneles que tengan sombras, se agrupan en una sola cadena o en varias cadenas y se conectan independientemente en distintos MPPT qué no tengan esta particularidad. Si los mezclamos, tenderemos una pérdida en la cadena que no tiene sombreados. Esta parte es muy importante, por ello, se hace una simulación de sombreados en Revit como método de comprobación. Revit tiene mejores escenas de recorridos solares qué esa función en PVsyst. A continuación, se adjuntan ejemplos:
- Gestión de la energía: en esta parte consideramos si hay que aplicarle a SFV un factor de potencia o una limitación a la red, tal es el caso que si el sistema es de 500kWn, nosotros de acuerdo al manual de interconexión qué rige la CFE, CRE y SEBER. El SFV se debe limitar a 499kWn, por último, sacamos los promedios mensuales para estimar el P50 y el P90.

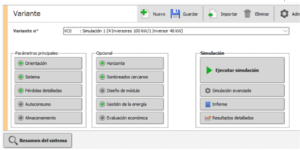

Una vez ejercidos todos los pasos, corremos la simulación y nuestra memoria de cálculos energético o reporte de generación está terminado.
La implementación de esta metodología nos ha permitido tener la certeza de que no tengamos aun una planta que genere por debajo de lo que se estimó en el reporte de generación.
Este blog se ha hecho para un proyecto tipo. Sin embargo, existen demasiadas variables diferentes qué puede surgir en diferentes proyectos. El programa trae más funciones como bombeo solar, almacenamiento de energía y sistemas eólicos.
